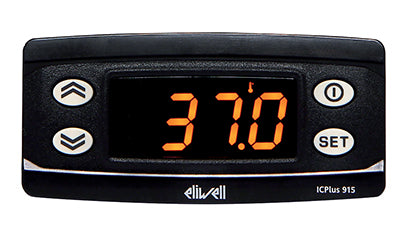

ICPlus 915

ICPlus 915

Prix habituel 77,00€
Prix habituel Prix promotionnel 77,00€
En vente Épuisé
HT (hors taxe)
Référence

Régulateurs 2 étages encastrés - 32 x 74 mm

Caractéristiques techniques

Boîtier : plastique en résine PC+ABS UL94 V-0, polycarbonate, touches en résine thermo-plastique

Dimensions : frontales 74x32 mm, profondeur 59 mm

Installation : encastrable, avec découpe 71x29 mm (+0,2/-0,1 mm)

Temp. d'utilisation : 0...55°C

Temp. de stockage : -30...85°C

Humidité ambiante pour utilisation ou stockage : 10...90% RH

Données techniques

Plage de lecture :

ICPlus 915 NTC/PTC :
  •  sonde NTC : -50...110°C
  •  sonde PTC : -50...140°C

ICPlus 915 TC/PT100 :

  • sonde PT100 : -150...650°C
  • sonde TCJ : -40...750°C
  • sonde TCK : -40...1350°C

ICPlus 915 V/I :

  • Configurable : -199...199 * ou -199.9...199.9 * ou -1999...1999 *

Affichage : Affichage au dixième*, 3 digits + le signe

Entrées analogiques :

ICPlus 915 NTC/PTC : 1 PTC ou NTC*

ICPlus 915 TC/PT100 : 1 PT100 ou 1 TCJ/TCK

ICPlus 915 V/I : 1 V-I (0...1V,0...5V,0...10V,0...20mA,4...20mA)

Entrées digitales :

ICPlus 915 NTC/PTC : 1 contact sec à très basse tension de sécurité

ICPlus 915 TC/PT100 : 1 contact sec à très basse tension de sécurité

ICPlus 915 V/I : Non disponible

Connexions : Port TTL pour USB Unicard, Televis et systèmes à protocole ModBus

Sorties relais : 1 SPDT 8(4)A 250V~ + 1 SPST 8(4)A 250V~

Plage de mesure :

ICPlus 915 NTC/PTC : de -50 à 140°C

ICPlus 915 TC/PT100 : de -150 à 1350°C

ICPlus 915 V/I : de -999 à 1000°C

Précision :

ICPlus 915 NTC/PTC : Supérieur à 0,5% de la pleine échelle + 1 digit

ICPlus 915 TC/PT100 :

  • PT100 : 0,5% pleine échelle + 1 digit, 0,2% de -150 à 300°C
  • TCJ : 0,4% pleine échelle + 1 digit TCK : 0,5% pleine échelle + 1 digit,
  • 0,3% de -40 à 800°C

ICPlus 915 V/I : Supérieur à 0,5% de la pleine échelle + 1 digit

Résolution :

ICPlus 915 NTC/PTC : 1 ou 0,1°C

ICPlus 915 TC/PT100 :

  • PT100 : 0,1°C (0,1°F) jusqu’à 199,9°C, 1°C (1°F) en plus
  • TCJ : 0,1°C (0,1°F) jusqu’à 199,9°C, 1°C (1°F) en plus
  • TCK : 0,1°C (0,1°F)

ICPlus 915 V/I : 1 ou 0,1°C

Alimentation / Consommation:

  • 3W pour modèle 12...24V~
  • 3W pour modèle 230V~
  • 12V~ , 24V~ ,12...24V~/12...36V- (°) ±10% 50/60Hz
  • 115V~/230V~ ±10% 50/60Hz
